توصيل المحولات على التوازى

فى بعض الاوقات نحتاج إلى أستخدام أكثر من محول واحد لتغذية أحمال كبيرة لايمكن أن يقوم بها محول واحد .

تظهر الحاجة إلى تشغيل محولات على التوازى فى الحالات التالية :

1. عندما تكون قدرة الحمل المطلوبة أكبر من مقنن قدرة المحول الموجود فعلاً وخاصة عند أجراء توسعات فى المنظومة .
2. إذا كانت دورة الحمل على المحول ( Load Cycle ) تتغير تغيراً كبيراً مع الزمن .
3. عندما يغذى المحول أحمالا ذات أهمية خاصة بحيث أن إستمرارية التغذية يكون لها الأهمية الأولى بصرف النظر عن الإعتبارات الإقتصادية وخاصة صناعات البتروكيماويات وغيرها من الصناعات التى لا تحتمل إنقطاع التيار الكهربى عنها .

لذلك نلجأ إلى توصيل محولين على التوازى حيث يوصل ملفى الجهد العالى مع بعضهما وكذلك ملفى الجهد المنخفض وهناك شروط لا بد أن تؤخذ فى الاعتبار عند عمل مثل تلك التوصيلات

شروط توصيل المحولات على التوازى:

هناك عدة شروط يجب توافرها قبل الشروع فى توصيل محولين على التوازى سواء محولات احادية الوجه او ثلاثية الوجه .

هذا بالاضافة إلى شرط عام يجب ان لا نغفله وهو أن تكون قدرة الالتين المراد تشغيلهما بالتوازى متقاربتين بقدر الامكان حيث لا يوجد ما يمنع من تشغيل ألتين على التوازى بسبب أختلاف قدرتهما ولكن الحكمة فى ذلك خوفا من حدوث خلل فى الالة الكبيرة مما يؤدى لوقوع الحمل كامل على الالة الصغيرة مما يؤدى لانهيارها

هذا بالاضافة للشروط التالية :

1.  أن يكون للمحولين نفس نسبة تحويل الجهد عند نفس التردد حيث ان اتفاق نسبة التحويل يجعلنا نحصل على نفس الجهد على طرفى كل من ملفى الجهد الثانوى وذلك فى حالة عدم وجود الحمل وذلك عند توصيل الملفين الابتدائيين معا على التوازى على منبع جهد واحد.
2.  أن يكون هبوط الجهد النسبى متساويا فى كل منهما عدديا أى ان معامل التنظيم واحد للمحولين وليس من الضرورى ان تتساوى المقاومتان والممانعتان
3. المهم ان يتساوى الهبوط فى الجهد فى المحولين مقدارا واتجاها.
4.  أن تراعى قطبية الاطراف عند توصيلها فتوصل الاطراف ذات القطبية المتماثلة معا.
5.  أن يراعى التعاقب المرحلى ( phase sequence ) بالنسبة للمحولات ثلاثية الاوجه.

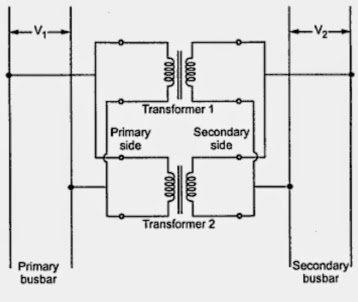

والشكل التالى يوضح طريقة توصيل محولين احادي الوجه

طريقة توصيل محولين احادي الوجه

طريقة اخرى لتوصيل محولين احادي الوجة
