البوابات المنطقية logic gates

بسم الله الرحمن الرحيم

البوابة المنطقية هي دائرة إلكترونية بسيطة تقوم بعملية منطقية على مدخل واحد أو أكثر وتنتج مخرجاً منطقيّاً واحداً. تستخدم في بناء معالجات الأجهزة الاكترونية والحواسيب. لأنّ مُخرج البوابة الرقمية هو أيضاً قيمة منطقية، فإنّه يمكن استخدام مخرج أحد البوابات المنطقية كمدخل لبوّابة أخرى.

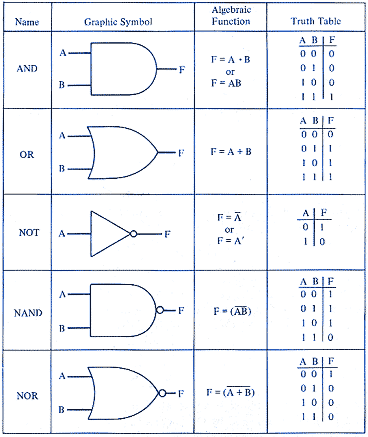

أنواع البوابات المنطقية:

AND gate

وهي البوابة التي لها مدخل ين أو أكثر ومخرج واحد وسمية ببوابة الضرب لان حالاتها كحالات جدول الضرب

  The AND gate is an electronic circuit that gives a high output (1) only if all its inputs are high.  A dot (.) is used to show the AND operation i.e. A.B.  Bear in mind that this dot is sometimes omitted i.e. AB

OR gate

وهي البوابة التي لها مدخلين أو أكثر ومخرج واحد وسمية ببوابة الاختياروذلك لأنه إذا كان هناك أي واحد على المدخل ستختاره ليكون الخرج لها 1

   The OR gate is an electronic circuit that gives a high output (1) if one or more of its inputs are high.  A plus (+) is used to show the OR operation.

NOT gate

وهي البوابة المنطقية التي لها مدخل واحد ومخرج واحد   وسمية NOT لأنها تقوم بعكس المدخل   أي انه إذا كان المدخل 1 يكون الخرج 0 وإذا كان المدخل 0 يكون الخرج واحد

The NOT gate is an electronic circuit that produces an inverted version of the input at its output.  It is also known as an inverter. If the input variable is A, the inverted output is known as NOT A. This is also shown as A', or A with a bar over the top, as shown at the outputs

NAND gate

لتصميم بوابة NAND ما عليك سوى أن تستخدم بوابتين مع بعض وهي بوابة AND+NOT وذلك يدل على أنها تعمل عكس حالات البوابة AND لأننا أضفنا عليها العاكس في المخرج

   This is a NOT-AND gate which is equal to an AND gate followed by a NOT gate.  The outputs of all NAND gates are high if any of the inputs are low. The symbol is an AND gate with a small circle on the output. The small circle represents inversion

NOR gate

لتصميم بوابة NOR ما عليك سوى أن تستخدم بوابتين مع بعض وهي بوابة OR+NOT وذلك يدل على أنها تعمل عكس حالات البوابة OR لأننا أضفنا عليها العاكس في المخرج

 This is a NOT-OR gate which is equal to an OR gate followed by a NOT gate.  The outputs of all NOR gates are low if any of the inputs are high. The symbol is an OR gate with a small circle on the output. The small circle represents inversion

XOR gate

 سمية باسم بوابة التعارض لأنها لا يتحقق شرطها إلا في حالة اختلاف القيمتين 0-1

  The 'Exclusive-OR' gate is a circuit which will give a high output if either, but not both, of its two inputs are high.  An encircled plus sign () is used to show the EOR operation

XNOR gate

وذلك يدل على أنها تعمل عكس حالات البوابة XOR وايظا لهذا السبب سميت باسم بوابة التساوي لان حالتها لا تتحقق إلا إذا تساوت القيمتين

  The 'Exclusive-NOR' gate circuit does the opposite to the EOR gate. It will give a low output if either, but not both, of its two inputs are high. The symbol is an EXOR gate with a small circle on the output. The small circle represents inversion.
